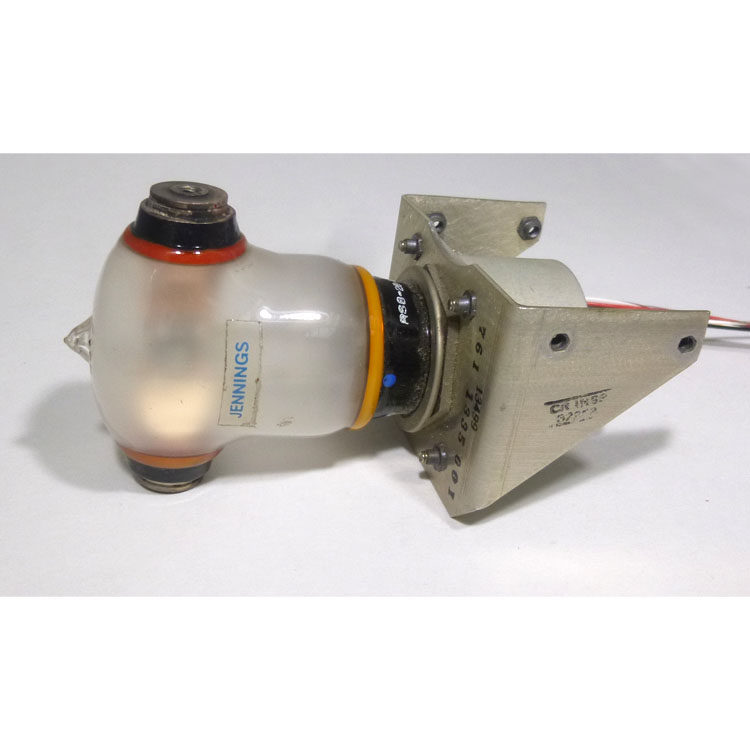

RS8-26N360 Jennings Vacuum Relay, SPST 26.5vdc, 120Ω, 28kv (Pull)

Roll over image to zoom
$295.00
In Stock
OR

RS8-26N360  Vacuum Relay, 26.5vdc, 120Ω, 28kv
Clean pullout from Military equipment,  5945-00-948-1484
Used * No longer available for export
MFR: Jennings
SKU: RS9-26N360-P


Be the first to review this product


Details

RS8-26N360  Vacuum Relay, 26.5vdc, 120Ω, 28kv, Jennings (Clean Pullout)

Limited Quantity Available, Clean pullout from Military equipment, Not for Export, 5945-00-948-1484

MRCRequirement StatementCharacteristics
CSXF OPERATING VOLTAGE RATING AND TYPE AT SPECIFIED TEMP 26.5 VOLTS DC 25 DEG CELSIUS SINGLE WINDING
CRNG NONPILE-UP MAIN CONTACT ARRANGEMENT 1 POLE, SINGLE THROW, NORMALLY OPEN, MOMENTARY ACTION
ADZC ENVIRONMENTAL PROTECTION HERMETIC
AXHR MOUNTING FACILITY TYPE AND QUANTITY 1 THREADED BUSHING SINGLE MOUNTING FACILITY
CTDL MAIN CONTACT LOAD CURRENT RATING AT MAXIMUM RATED VOLTAGE 75.0 AMPERES AC AND 75.0 AMPERES DC RESISTIVE LOAD
CMLP THREAD QUANTITY PER INCH 32 SINGLE MOUNTING FACILITY
ADAV OVERALL DIAMETER 2.500 INCHES NOMINAL
AKDX WINDING QUANTITY 1
APNA WINDING DC RESISTANCE RATING 120.0 OHMS NOMINAL SINGLE WINDING
ABHP OVERALL LENGTH 3.680 INCHES NOMINAL
CWAB MAIN CONTACT MAXIMUM VOLTAGE RATING IN VOLTS 2800.0 AC AND 2800.0 DC
APCN COIL QUANTITY 1
CRXH TIME DELAY 0.03 SECONDS NOMINAL FIXED OPERATE TIME 0.01 SECONDS NOMINAL FIXED RELEASE TIME
TTQY TERMINAL TYPE AND QUANTITY 4 PIN ALL FUNCTIONS
AAJD THREAD CLASS 2A SINGLE MOUNTING FACILITY
THSD THREAD SERIES DESIGNATOR UNEF SINGLE MOUNTING FACILITY
CQJX NOMINAL THREAD SIZE 0.312 INCHES SINGLE MOUNTING FACILITY
APNP DUTY TYPE CONTINUOUS

Additional Information

Featured Product No
Made in the USA No
GTIN N/A
ISBN N/A
NATO Stock Number N/A
Manufacturer Part Number N/A
Manufacturer No
Condition Used
NOS No
Call For Price No
Manufacturer Name Jennings
