Type 46 series

TYPE 46 & 46X Series Trimmer
Voltage Rating: 175VDC/350VDC TEST
Case Measurement: 5/8" Wide x 3/4 " Long  DATA SHEET PAGE1
DATA SHEET PAGE 2   RF Parts stocks both A and B packages. C package is special order (14-16 weeks delivery) at additional cost.  D package is no longer available. Please contact Sales Staff for more info.
Part NumberPackage Type Min/Max
460 A 3-15
461 A 5-30
461-PC B 5-30
462 A 10-80
GMC40201  Ltd Qty C 10-80
463 A 20-180
464 A 45-280
464-PC B 45-280
S464
(Same as 464, but with bracket)
A 45-280
465 A 75-380
GMA80400  Ltd Qty A 75-380
466 A 105-480
466X A 105-480
467 A 140-580
468 A 175-680
469 A 215-790
103-0004-00  Ltd  Qty B 215-790
GMA40900  Ltd Qty A 215-790
4611 A 300-1000
4613 A 360-1200
4614 A 380-1300
4615 A 420-1400

List  Grid

per page
Set Descending Direction

  1. 463 Arco Compression Trimmer Capacitor 20-180 pF (NOS)

    463 Arco Compression Trimmer Capacitor 20-180 pF (NOS)

    $19.91

    Mica Compression Trimmer Capacitor 20-180 pF
    New Old Stock * No longer available for export
    MFR: Arco
    SKU: 463

    Made in the USA

  2. GMA80400 Sprague Goodman Compression Mica Trimmer 45-280 pF

    GMA80400 Sprague Goodman Compression Mica Trimmer 45-280 pF

    $18.91

    • MFR Part number: GMA80400
    • Range: 75-380 pF

    New Old Stock * No longer available for export
    MFR: Sprague Goodman
    SKU: GMA80400

    Made in the USA

  3. 468 Arco Mica Compression Trimmer Capacitor 175-680 pF (NOS)

    468 Arco Mica Compression Trimmer Capacitor 175-680 pF (NOS)

    $19.91

    This capacitor style is supplied with a staple which is used for mounting the trimmer on a 5/16" width bracket. The capacitor terminals have elongated holes for point to point wiring.

    MFR Part number: 468, A4608/OX
    Range: 175-680 pF
    Voltage - Working: 175/250 vdc
    Voltage - Test: 350/500 vdc
    Size: 0.80" Long x 0.615" wide

    New Old Stock * No longer available for export
    MFR: Arco, USA
    SKU: 468

    Made in the USA

  4. 466X Arco Mica Compression Trimmer Capacitor 105-480 pF with Tuning Shaft (NOS)

    466X Arco Mica Compression Trimmer Capacitor 105-480 pF with Tuning Shaft (NOS)

    $20.91

    Mica Compression Trimmer Capacitor 105-480pF
    Extended Tuning Shaft
    New Old Stock * No longer available for export
    MFR: Arco, USA
    SKU: 466X

    Made in the USA

  5. PC464 Arco Mica Compression Trimmer Capacitor 45-280 pF PC Mount (NOS)

    PC464 Arco Mica Compression Trimmer Capacitor 45-280 pF PC Mount (NOS)

    $18.91

    This capacitor sytle is supplied with solid terminals for printed circuit applications.
    MFR Part number: 464, B4604/OX, 464-PC, PC464
    Range: 45-280 pF
    Voltage - Working: 175/250 vdc
    Voltage - Test: 350/500 vdc
    Size: 0.80" Long x 0.615" wide
    New Old Stock * No longer available for export
    MFR: Arco, USA
    SKU: PC464

    See Data Sheet

    Made in the USA

  6. 462 Arco Mica Compression Trimmer Capacitor 10-80 pF (NOS)

    462 Arco Mica Compression Trimmer Capacitor 10-80 pF (NOS)

    $19.91

    Mica Compression Trimmer Capacitor 10-80pF, 46 Series
    New Old Stock * No longer available for export
    MFR: Arco
    SKU: 462-ARCO

    Made in the USA

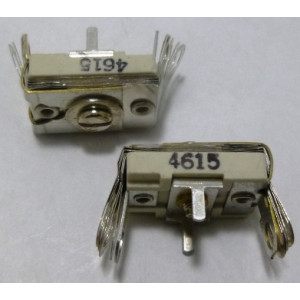

  7. 4615 Arco Mica Compression Trimmer Capacitor 420-1400 pF (NOS)

    4615 Arco Mica Compression Trimmer Capacitor 420-1400 pF (NOS)

    $14.91

    Arco Compression Trimmer Capacitor 420-1400pF, 46 Series
    New Old Stock * No longer available for export
    MFR: Arco
    SKU: 4615

    Made in the USA

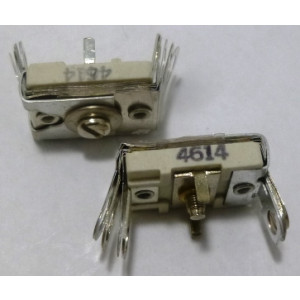

  8. 4614 Arco Mica Compression Trimmer Capacitor 380-1300 pF (NOS)

    4614 Arco Mica Compression Trimmer Capacitor 380-1300 pF (NOS)

    $17.91

    Mica Compression Trimmer Capacitor 380-1300 pF
    New Old Stock * No longer available for export
    MFR: Arco
    SKU: 4614

    Made in the USA

  9. 4613 Arco Mica Compression Trimmer Capacitor 340-1200pF (NOS)

    4613 Arco Mica Compression Trimmer Capacitor 340-1200pF (NOS)

    $20.91

    Mica Compression Trimmer Capacitor 340-1200 pF, 46 Series
    New Old Stock * No longer available for export
    MFR: Arco
    SKU: 4613

    Made in the USA

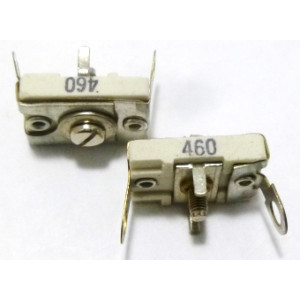

  10. 460 Arco Mica Compression Trimmer Capacitor 1.5-15 pF (NOS)

    460 Arco Mica Compression Trimmer Capacitor 1.5-15 pF (NOS)

    $12.91

    Mica Compression Trimmer Capacitor 3-15pF, 46 Series
    New Old Stock * No longer available for export
    MFR: Arco
    SKU: 460

    Made in the USA
